1. Общая информация

• 1. Общая информация
• 1.1. Список сокращений
• 1.2. Постановка задачи
• 1.3. Общие сведения
  • 1. Физические устройства
  • 2. Логические объекты
• 1.4. Используемый ПТК
• 1.5. Задачи автоматизации
  • Основные цели системы:
  • Резюме

1.1. Список сокращений

• ПТК – программно-технический комплекс
• САУ – система автоматического управления
• АСУ ТП – автоматизированная система управления технологическим процессом
• ПЛК – программируемый логический контроллер
• HMI – человеко-машинный интерфейс
• SCADA – система диспетчерского управления и сбора данных
• ОПС – объект промышленной собственности
• Мнемосхема – графическое представление технологического процесса
• МЭК – Международная электротехническая комиссия
• MODBUS – промышленный протокол передачи данных
• DCS – распределённая система управления (Distributed Control System)
• ESD – система аварийного отключения (Emergency Shutdown)
• API – программный интерфейс приложения (Application Programming Interface)
• АСПСиПТ – автоматизированная система проектирования систем и процессов технологических
• CAD – система автоматизированного проектирования (Computer-Aided Design)
• CAE – система автоматизированного инженерного анализа (Computer-Aided Engineering)
• CAM – система автоматизированного производства (Computer-Aided Manufacturing)
• P&ID – принципиальная технологическая схема (Piping and Instrumentation Diagram)

1.2. Постановка задачи

Создание проектов автоматизации — сложный, многоэтапный процесс, включающий проектирование, программирование, настройку оборудования и интеграцию с системами верхнего уровня. В условиях высокой насыщенности объектов технологическими узлами и большим объёмом однотипных данных (датчики, исполнительные механизмы, точки ввода-вывода и т.д.) ручной подход к разработке становится неэффективным, трудоёмким и подверженным ошибкам.

Для повышения качества, скорости и воспроизводимости проектов было принято стратегическое решение о разработке централизованной системы автоматизации проектирования — AutomiqAutomation. Цель системы — обеспечить единый, стандартизированный и автоматизированный подход к созданию и сопровождению проектов на всех уровнях автоматизации.

Ниже приведены ключевые аспекты постановки задачи.

1.3. Общие сведения

В типовом проекте автоматизации требуется обработать огромное количество данных, которые можно условно разделить на две группы:

1. Физические устройства

К ним относятся реальные приборы и оборудование, устанавливаемые на объекте:

• Датчики давления, температуры, уровня, расхода
• Исполнительные механизмы (клапаны, задвижки)
• Коммутаторы, источники бесперебойного питания (ИБП), шкафы управления
• Программируемые логические контроллеры (ПЛК)

2. Логические объекты

Абстрактные элементы, используемые в программных средах и проектной документации:

• Технологические точки (теги)
• Блоки автоматики (регуляторы, переключатели, сигнализации)
• Элементы P&ID (Piping and Instrumentation Diagrams)
• Структуры данных для HMI и SCADA-систем

Кроме того, для ПЛК необходимо создавать программы инициализации входов/выходов, конфигурационные файлы и блоки обработки сигналов. При ручной разработке с использованием только средств SCADA (например, Alpha.HMI, Unimod 2 и др.) каждый из этих объектов приходится создавать индивидуально. Это приводит к высоким трудозатратам, особенно при работе с сотнями и тысячами сигналов.

1.4. Используемый ПТК

На текущий момент в проектах используется следующая связка программно-технических комплексов:

Компонент	Назначение
Альфа-платформа	Система верхнего и среднего уровня
– Alpha.DevStudio	Логика, архивы, события, конфигурация тегов
– Alpha.HMI	Графический интерфейс оператора
ТРЕЙ	Контроллеры нижнего уровня
– Unimod 2	Среда программирования ПЛК
Weintek / MiniScada	Панели оператора (HMI)
Рубеж	Оборудование для систем безопасности
– КАУ-2	Контроллер адресный универсальный
– Адресные счетчики	Устройства сбора и передачи данных

Каждый из этих компонентов требует собственного формата данных, что усложняет интеграцию и согласование информации между системами.

1.5. Задачи автоматизации

Для решения выявленных проблем и обеспечения устойчивой, масштабируемой и эффективной разработки проектов была поставлена задача создания конфигуратора проектов — централизованного инструмента автоматизированной генерации данных.

Основные цели системы:

1. Создание единой точки входа для всех исходных данных (ИД)
2. Использование библиотечных моделей
3. Автоматическая генерация файлов импорта
4. Обеспечение сквозной согласованности
5. Поддержка изменений и миграции
6. Упрощение документирования
7. Поддержка итеративной разработки и версионности

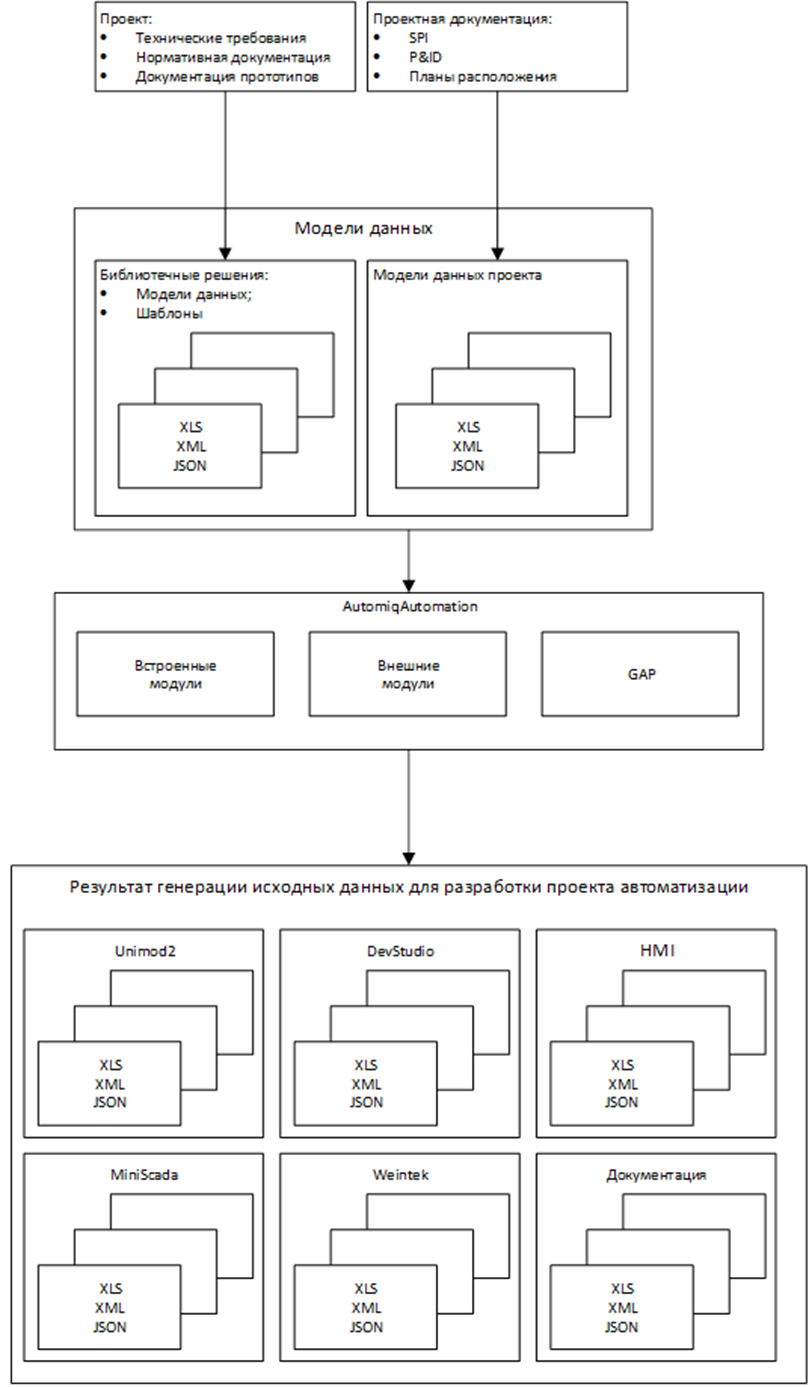

Рисунок 1 – Схема работы конфигуратора

Резюме

Разработка AutomiqAutomation направлена на переход от ручного, фрагментарного проектирования к системному, автоматизированному подходу, основанному на едином источнике данных, типовых библиотеках и автоматической генерации проектных артефактов.

Ожидаемые результаты:

• Сокращение времени разработки на 50–70%
• Снижение количества ошибок до минимума
• Повышение качества и согласованности проектов
• Упрощение сопровождения и масштабирования решений

Данный подход позволяет не только ускорить реализацию текущих проектов, но и заложить основу для создания промышленного цифрового двойника и стандартизированной платформы автоматизации.
